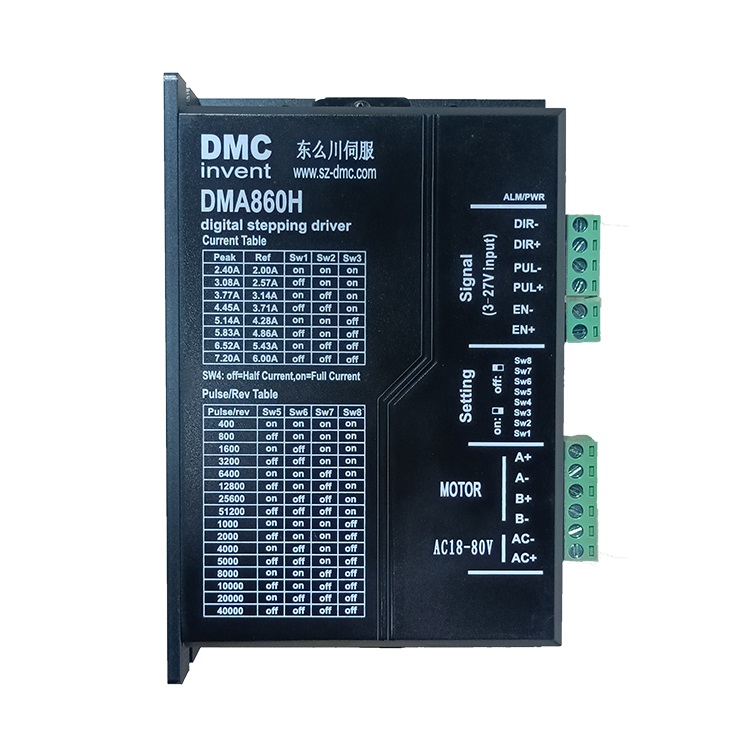

DMA860H產品是東么川公司采用先進的DSP控制芯片與獨特的控制電路結合一 起所構成的新一代智能數字式細分型步進電機驅動器。基于精密的PID 電流控制算法 設計，高速大力矩輸出。靜止時動態電流自動減半，使電機溫升大為降低，最大限度 發揮電機的性能。用戶可以設置1~128 細分。低、 中、高速運行都非常平穩，幾乎 沒有振動和噪音，完全解決了步進電機低速振動和噪音的缺陷。驅動器內部集成了參 數自動調整功能 ， 能夠針對不同參數電機自動生成最優的運行參數。
- 規格參數
- 產品特點
- 產品尺寸圖
- 匹配產品
- 應用領域
- 資料下載

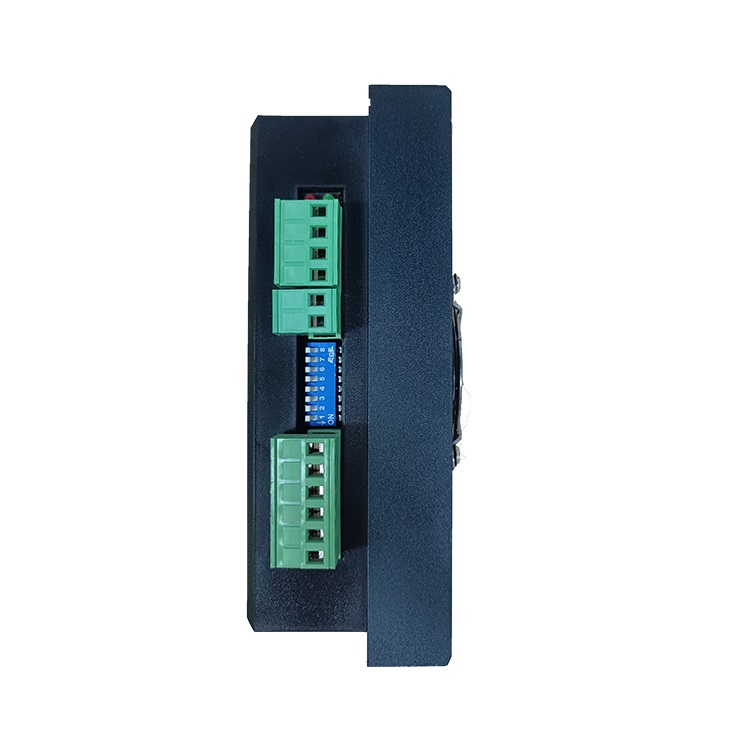

控制信號端口
| 端子 | 符號 | 名稱 | 說明 |
| 1 | PU | 脈沖輸入正 | 4-28V信號電壓自適應 |
| 2 | PU- | 脈沖輸入負 | |
| 3 | DIR+ | 方向輸入正 | 4-28V信號電壓自適應 |
| 4 | DIR- | 方向輸入負 | |
| 5 | EN | 使能輸入正 | 4-28V信號電壓自適應 |
| 6 | EN- | 使能輸入負 |
電流設定：
| 輸出峰值電流 | 輸出參考電流 | SW1 | SW2 | SW3 |
| 2.40A | 2 | on | on | On |
| 3.08A | 2.57 | off | on | On |
| 3.77A | 3.14 | on | off | On |
| 4.45A | 3.71 | off | off | On |
| 5.14A | 4.28 | on | on | Off |
| 5.83A | 4.86 | off | on | Off |
| 6.53A | 5.43 | on | off | Off |
| 7.20A | 6 | off | off | off |
細分設定：
| 步數/轉 | SW5 | SW6 | SW7 | SW8 |
| 400 | on | on | on | on |
| 800 | off | on | on | on |
| 1600 | on | off | on | on |
| 3200 | off | off | on | on |
| 6400 | on | on | off | on |
| 12800 | off | on | off | on |
| 25600 | on | off | off | on |
| 51200 | off | off | off | on |
| 1000 | on | on | on | off |
| 2000 | off | on | on | off |
| 4000 | on | off | on | off |
| 5000 | off | off | on | off |
| 8000 | on | on | off | off |
| 10000 | off | on | off | off |
| 20000 | on | off | off | off |
| 40000 | off | off | off | off |
● 體積精巧、效率高； 優秀的電流控制算法使電機達到最佳的輸出表現。
● 寬電壓，交直流電源通用，最高電壓可達AC90V

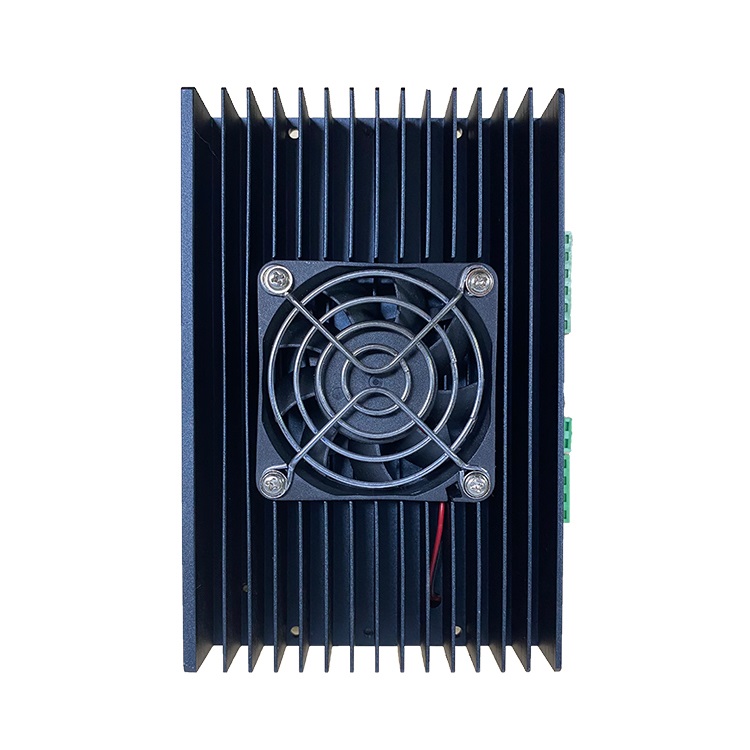

● 自帶散熱風扇,智能溫度控制
● 超低振動、低噪音； 自動計算共振點，有效抑制電機在中低速時的噪音和振動。
● 低價格、高性能； 良好的性價比，是僅使用脈沖/方向進行運動控制客戶的上佳選擇。
● 溫升低、長壽命； 精密電流控制使電機溫升較低。
● 干擾頻率濾波； 光電隔離差分信號輸入，脈沖響應頻率最高可達250kHz。
● 選配合適的步進電機，最高可達3000rpm。
● 信號端口4～28Ｖ自適應，無須加限流電阻保護端口。
● 功能強、返修率低； 采用進口工業級元器件技術成熟穩定，過壓、欠壓、過流、短路等保護功能。

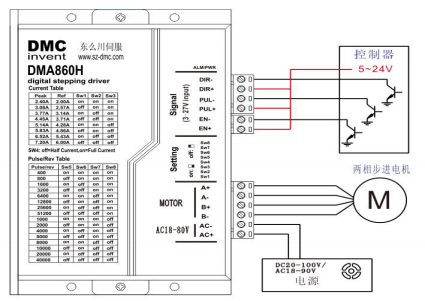

DMA860H 構成的典型系統接線示意圖如下
電機接線(注意：各電機廠引線顏色對應的定義不一樣,應按其提供資料接線)
四線電機連接方式只有一種,如下圖
六線電機有兩種接線方式分別是串接和中心抽頭接法
串聯接法 中心抽頭接法
八線電機有兩種接線方式分別是串聯接法和并聯接法
并聯接法 串聯接法
一般情況下，并聯連接方式電機運行速度比較高，但電流也應相應增加。
注意：在串聯方式下，驅動器電流設定值為電機額定電流的50%,設定電流值過高會增 加電機發熱量，溫升提高，會影響電機壽命，或是損壞。
DMA860H 適用于4，6，8 線兩相混合式 57 ，60 及86 步進電機。 一般說來，電機的選擇主要看電機扭矩和額定電流兩方面。扭矩的大小取 決于電機的尺寸，尺寸 大的電機扭矩也大；電流大小主要取決于電感，小電感 的電流較大，電機高速運轉時 性能較好。 對于某一給定接法的電機來說，電機的工作電流越大，輸出轉矩越大，電機發熱 也較嚴重；驅動器的供電電壓越大，電機高速扭矩也越大；電機高速運行時的扭矩比 中低速運行時的扭矩要小。
廣泛應用于機械、電子、精密儀器、計量設備、醫療器械等自動化裝備領域。例如： 直線滑臺、鉆孔設備、紡織設備、電子設備、光學儀器、激光設備、教學設備、光電封 裝設備、點焊設備、點膠設備、自動裝配設備等。在用戶期望低成本、低噪聲、中高速 度的設備中應用效果特佳。
